สำรวจเขียนแบบสถาปัตย์ ด้วยเครื่อง Laser Scanner ของมหาวิทยาลัยกรุงเทพ กล้วยน้ำไท อาคาร 7

ฝ่าย
งานสำรวจจัดทำแผนที่ภูมิประเทศและงาน GIS (งานสำรวจจัดทำแผนที่ภูมิประเทศและงาน GIS)

ชื่อลูกค้า
มหาวิทยาลัยกรุงเทพ
ประเภทงาน
งานสำรวจเขียนแบบสถาปัตย์ ด้วยเครื่อง Laser Scanner
สถานที่ตั้งโครงการ
กรุงเทพมหานคร
มูลค่างาน
-
ปีที่แล้วเสร็จ
2565

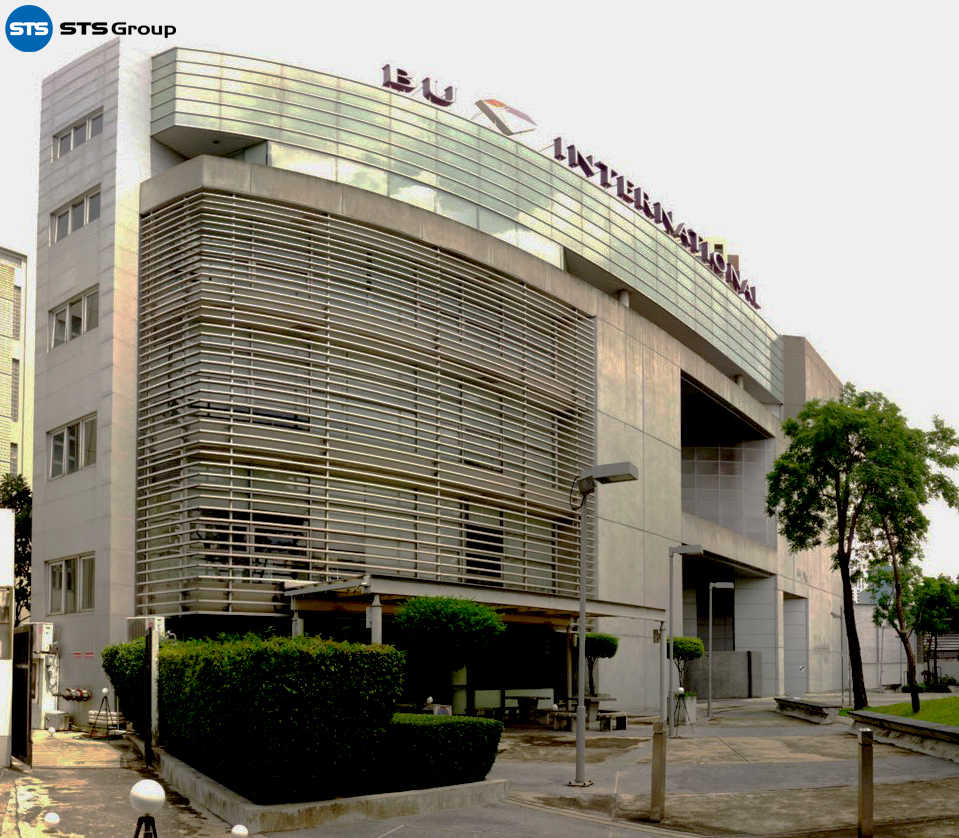

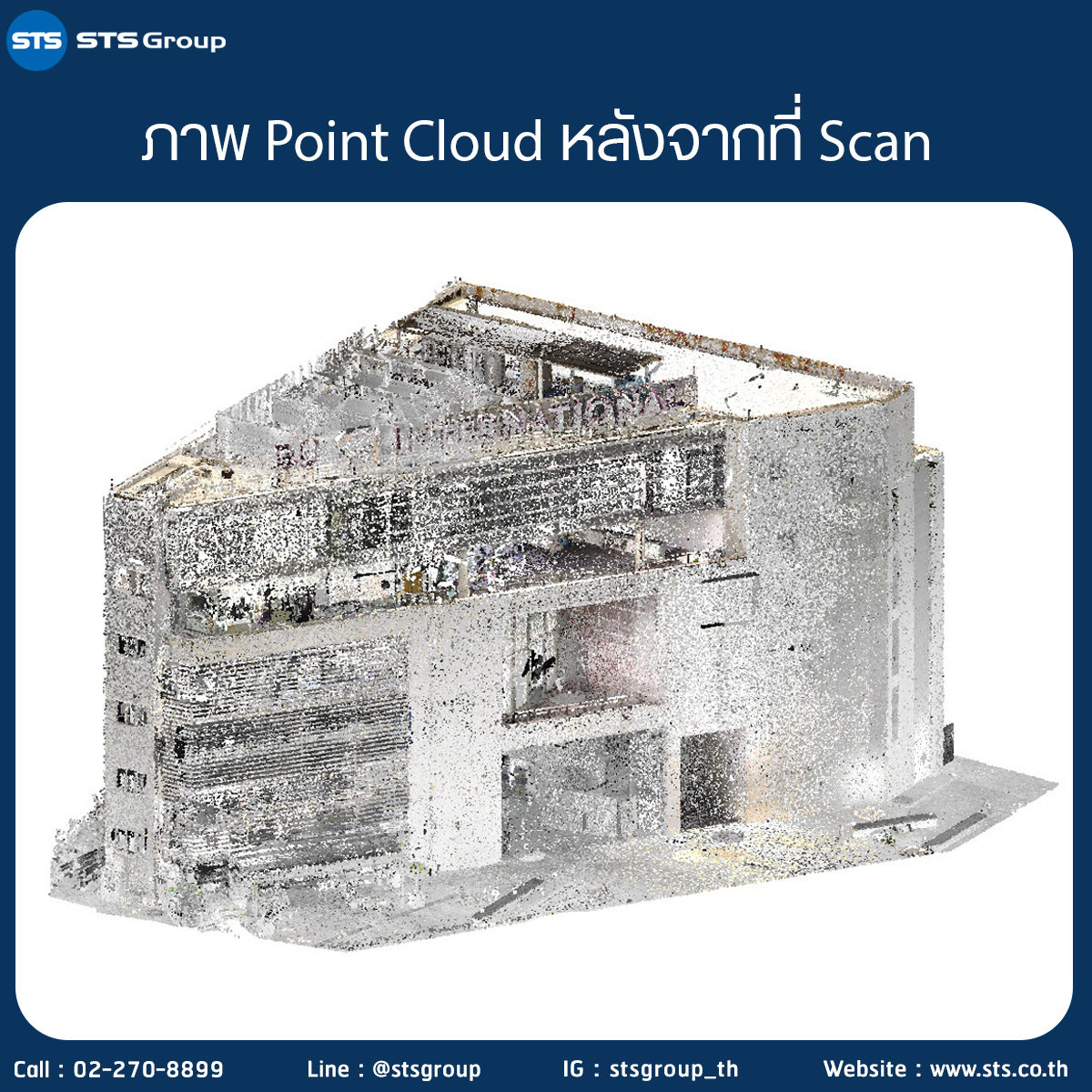

งานสำรวจเขียนแบบสถาปัตย์ ด้วยเครื่อง Laser Scanner ของโครงการ มหาวิทยาลัยกรุงเทพ กล้วยน้ำไท อาคาร 7 ขนาดพื้นที่โครงการอาคาร 6 ชั้น+ดาดฟ้า 4,560 ตร.ม. โดยใช้เครื่องมือ 3D Laser Scanner FARO X330 ในการเก็บสำรวจข้อมูล เพื่อให้ได้ข้อมูลจุดพิกัด 3 มิติ (Point Clouds) ซึ่งสามารถแสดงลักษณะทางกายภาพของอาคาร สิ่งปลูกสร้าง โดยจะต้องทำการเก็บสำรวจข้อมูลและเขียนแบบตามรายการ ดังนี้

-        โครงสร้างทั้งภายในและภายนอกของอาคาร ได้แก่ กำแพง พื้น คาน เสา บันได เป็นต้น

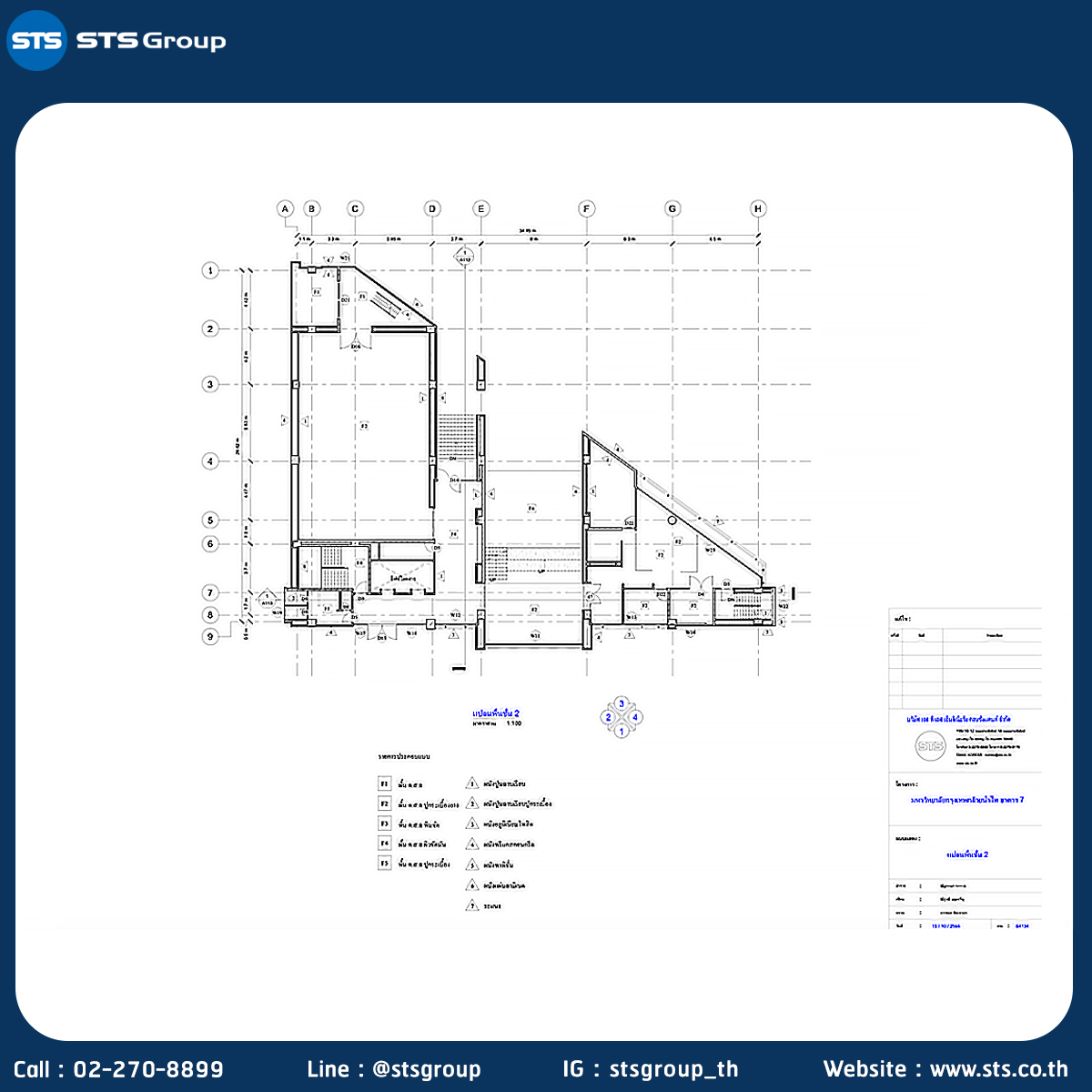

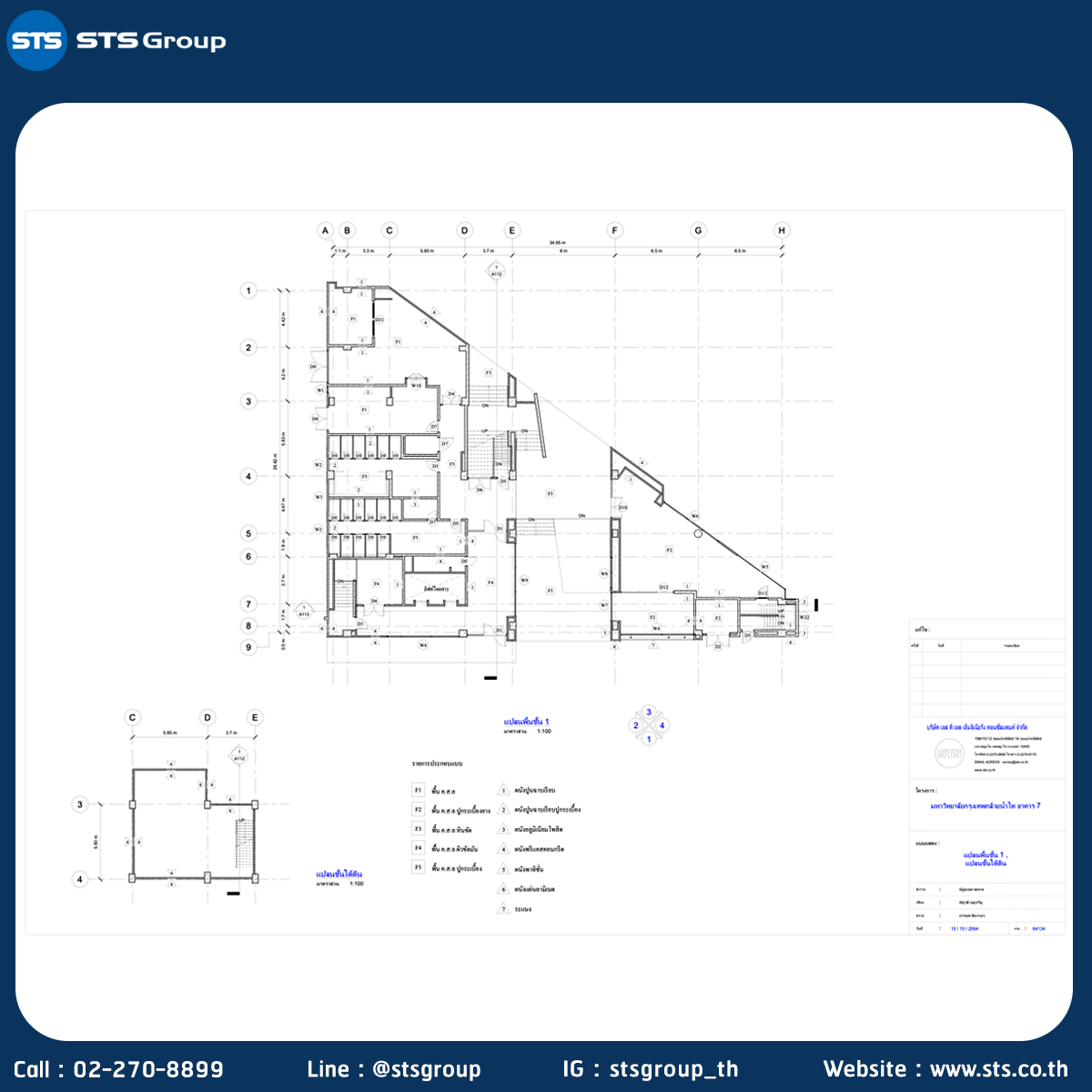

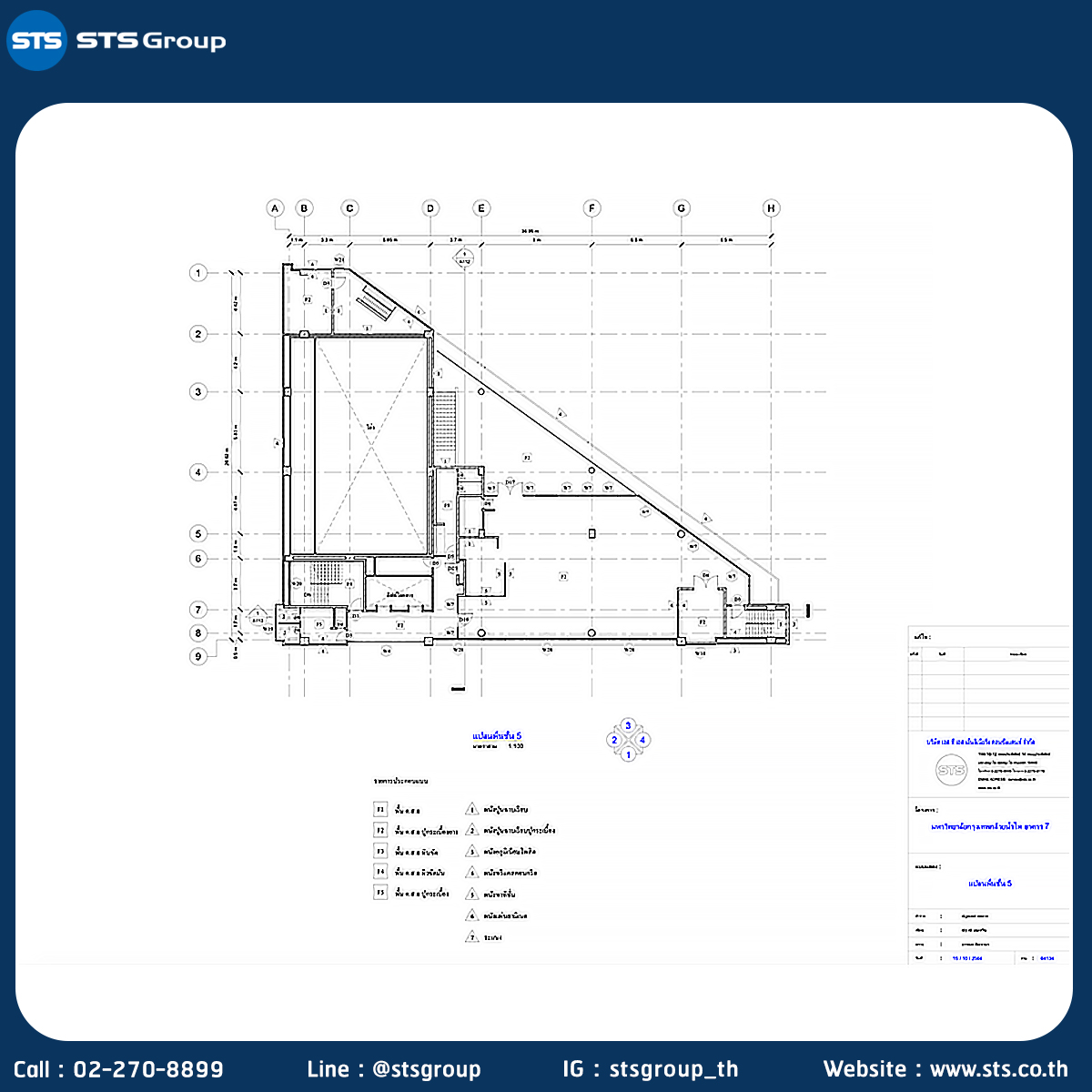

-        เก็บระยะ ตำแหน่ง ขนาดแปลนแต่ละชั้นของอาคาร

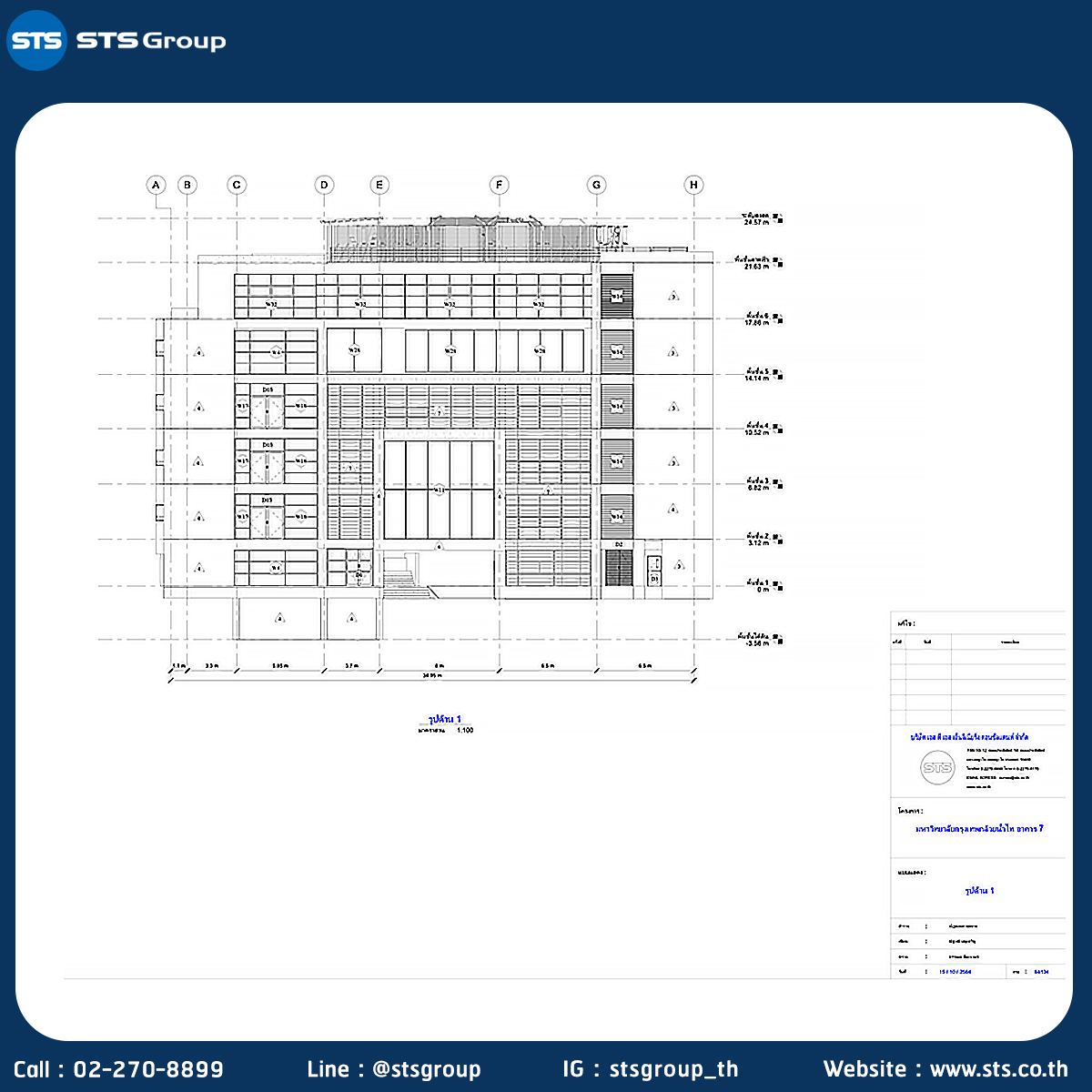

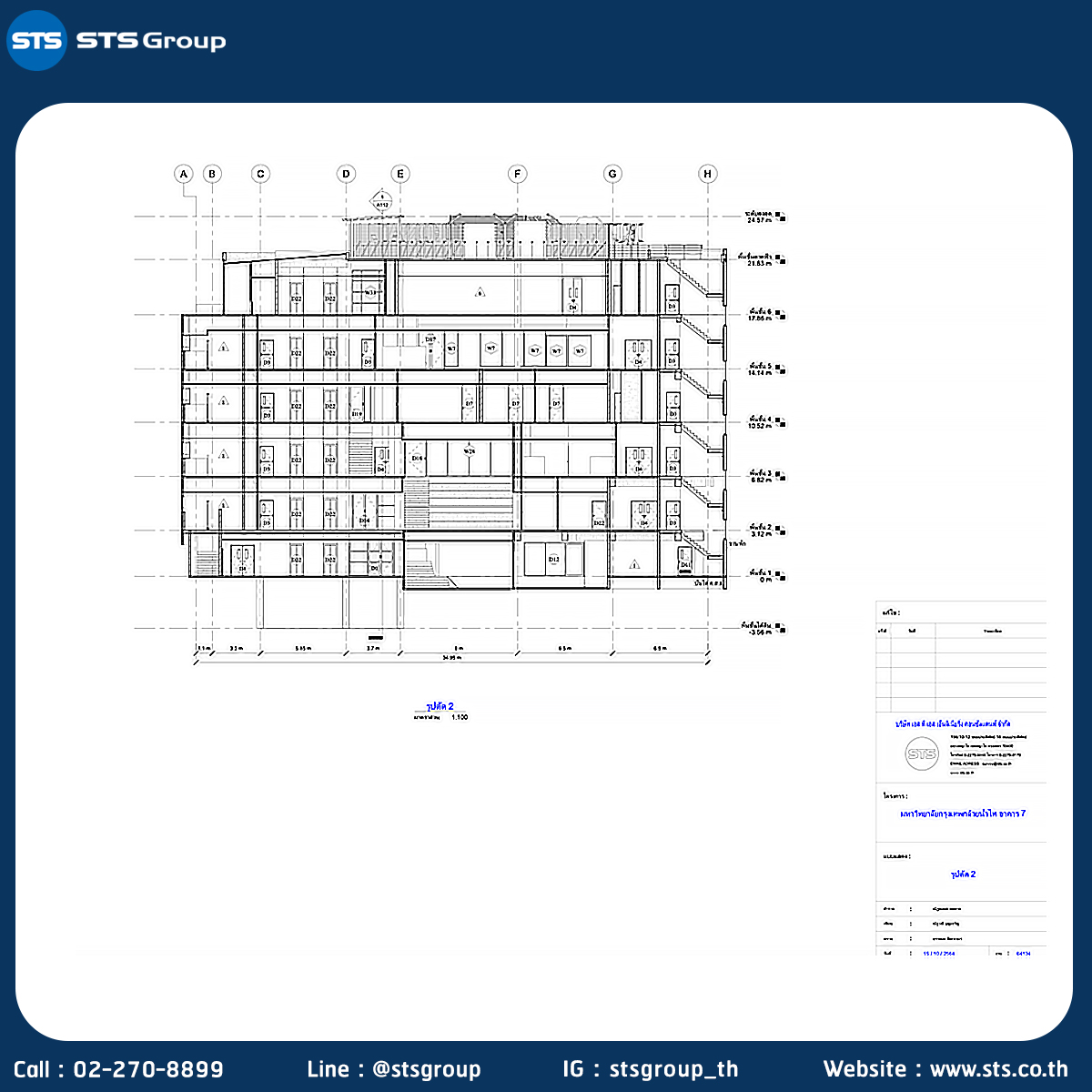

-        รูปด้าน-รูปตัดอาคาร ความสูง วัตถุและสิ่งก่อสร้างเดิมต่าง ๆ รวมถึงโครงสร้างอาคารเดิม (3D As-built Survey)

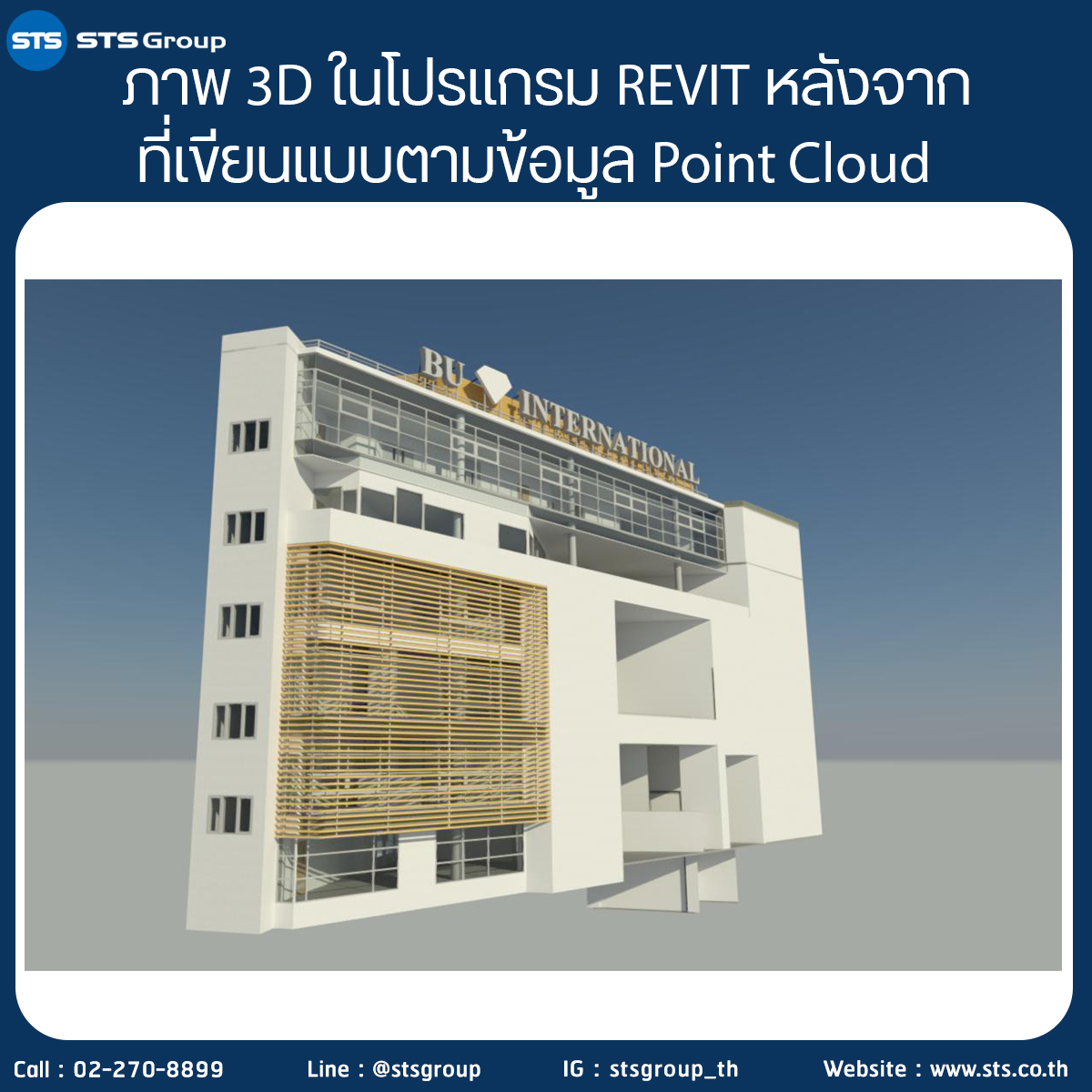

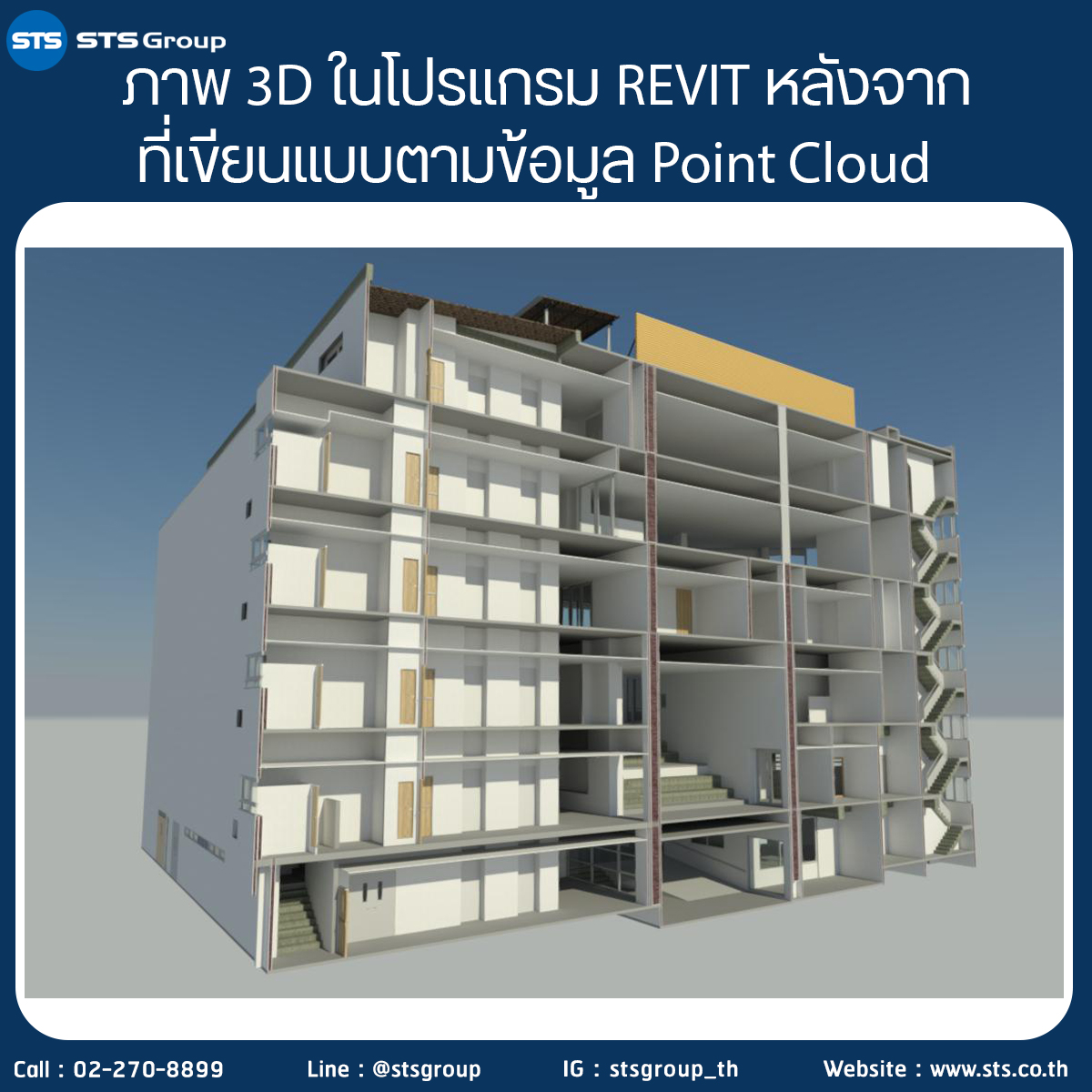

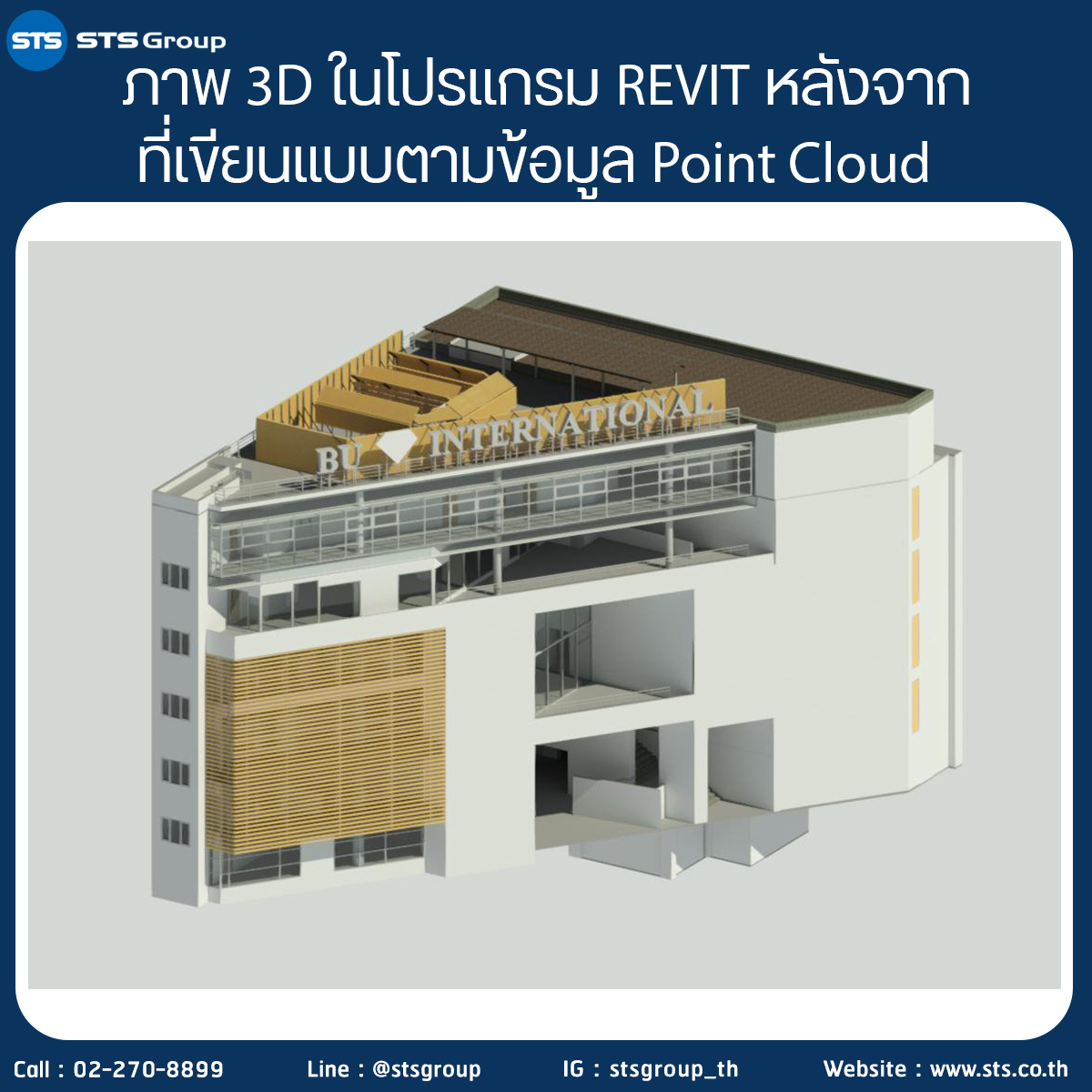

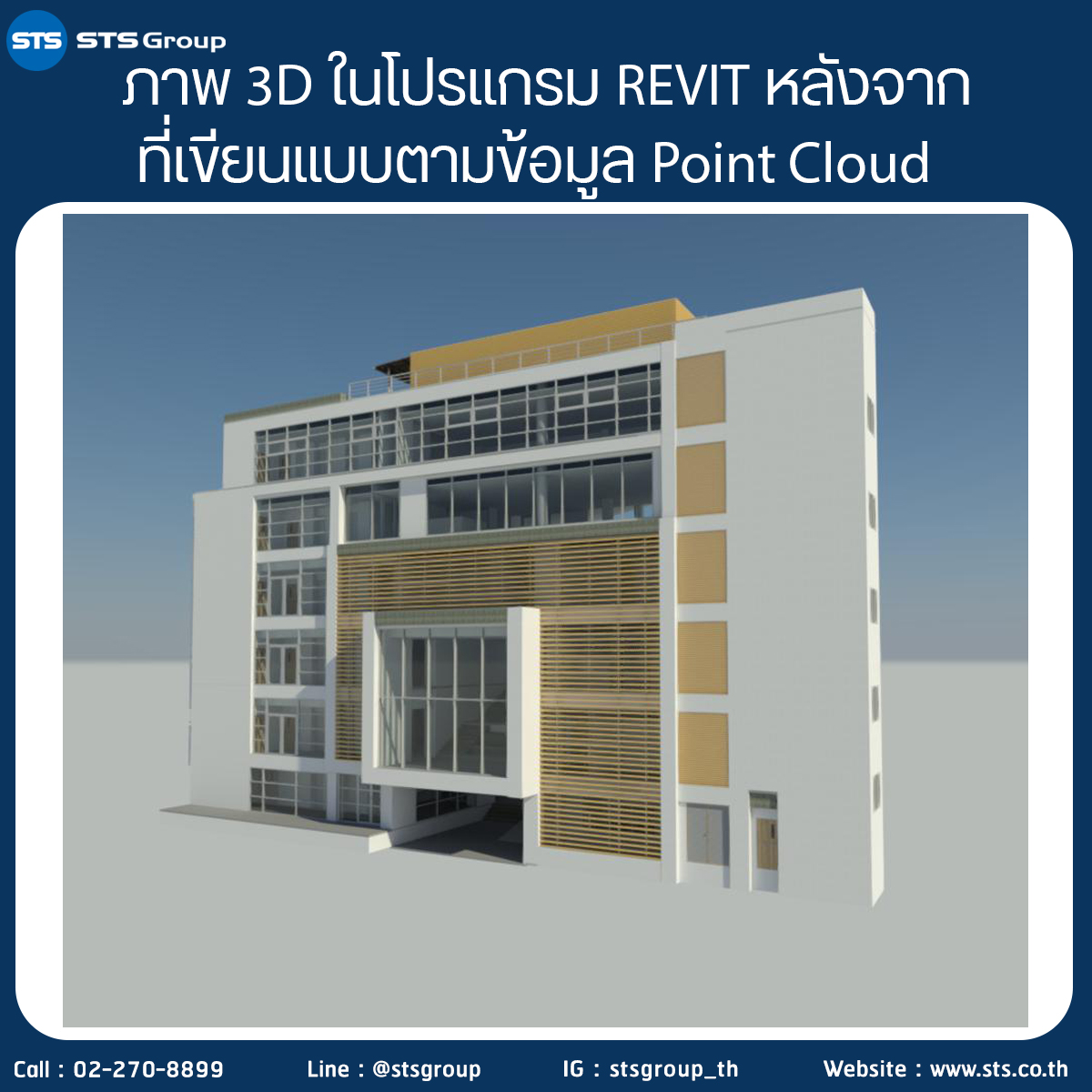

ข้อมูลหลังจากการประมวลผลและเขียนแบบจะอยู่ในรูปแบบ 3D Model และแบบ 2D Drawing โดยใช้โปรแกรม REVIT และข้อมูลในรูปแบบไฟล์อื่นๆ เช่น Autocad, pdf เป็นต้น
Level of Development (LOD) ของงานอยู่ที่ LOD200 , LOD300
ฝ่าย : งานสำรวจจัดทำแผนที่ภูมิประเทศและงาน GIS
เจ้าของโครงการ : มหาวิทยาลัยกรุงเทพ
.
