สำรวจเขียนแบบสถาปัตย์ ด้วยเครื่อง Laser Scanner โครงการอนันตรา หัวหิน รีสอร์ท

ฝ่าย
งานสำรวจจัดทำแผนที่ภูมิประเทศและงาน GIS  (งานสำรวจจัดทำแผนที่ภูมิประเทศและงาน GIS)
ชื่อลูกค้า
บ.หัวหินวิลเลจ จำกัด
ประเภทงาน
งานสำรวจเขียนแบบสถาปัตย์ ด้วยเครื่อง Laser Scanner
สถานที่ตั้งโครงการ
จังหวัดประจวบคีรีขันธ์
มูลค่างาน
-
ปีที่แล้วเสร็จ
2565

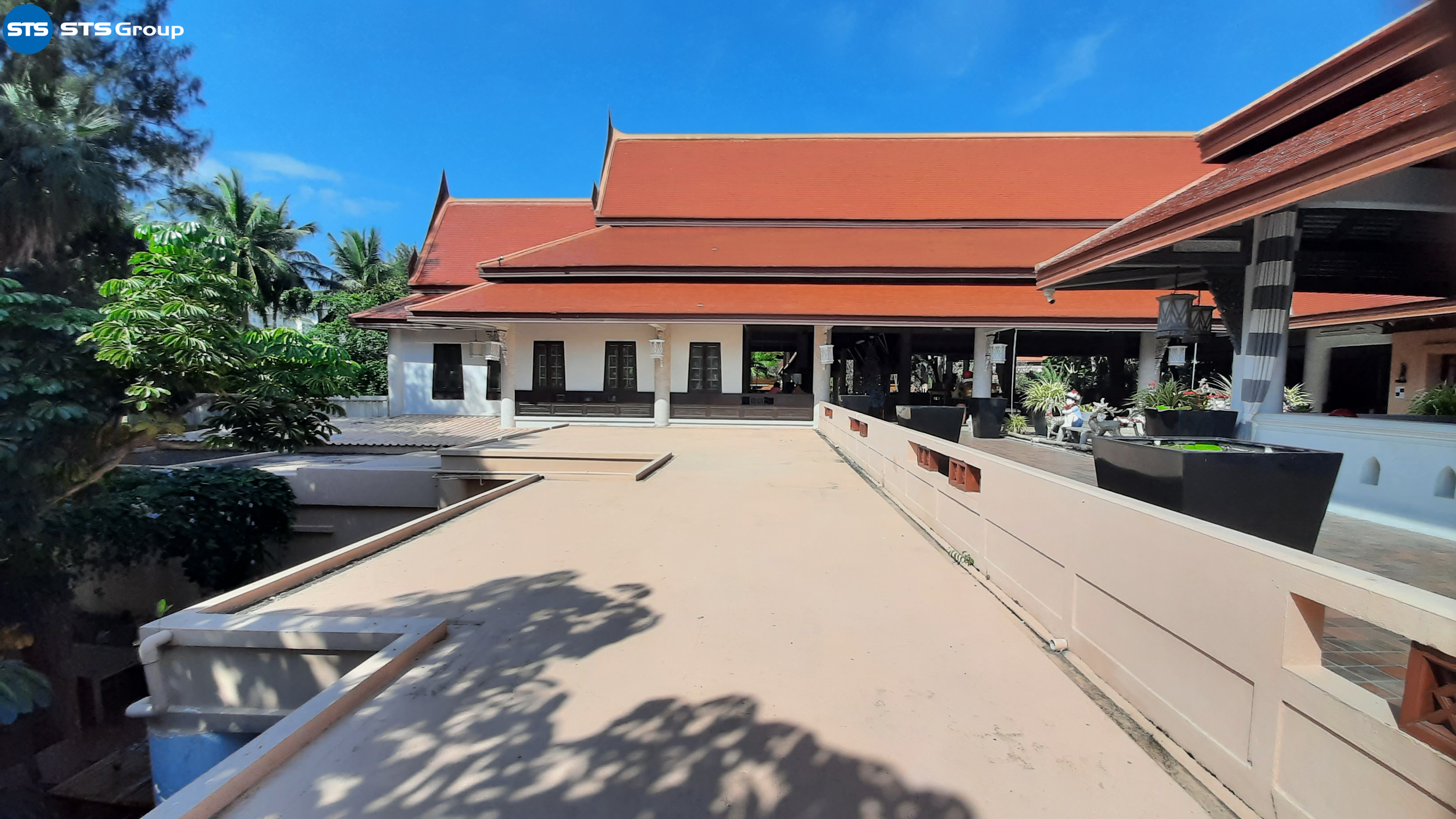

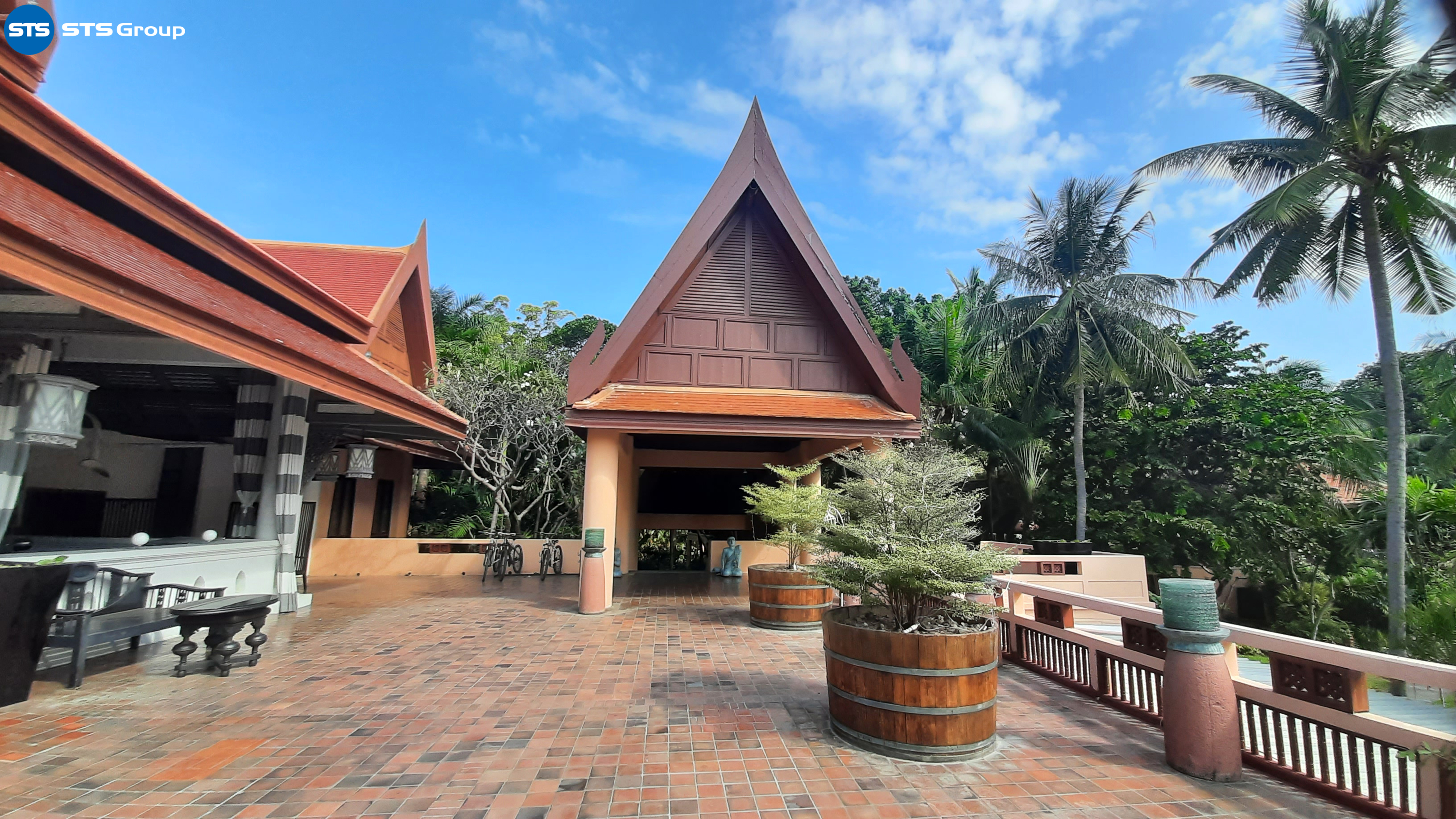

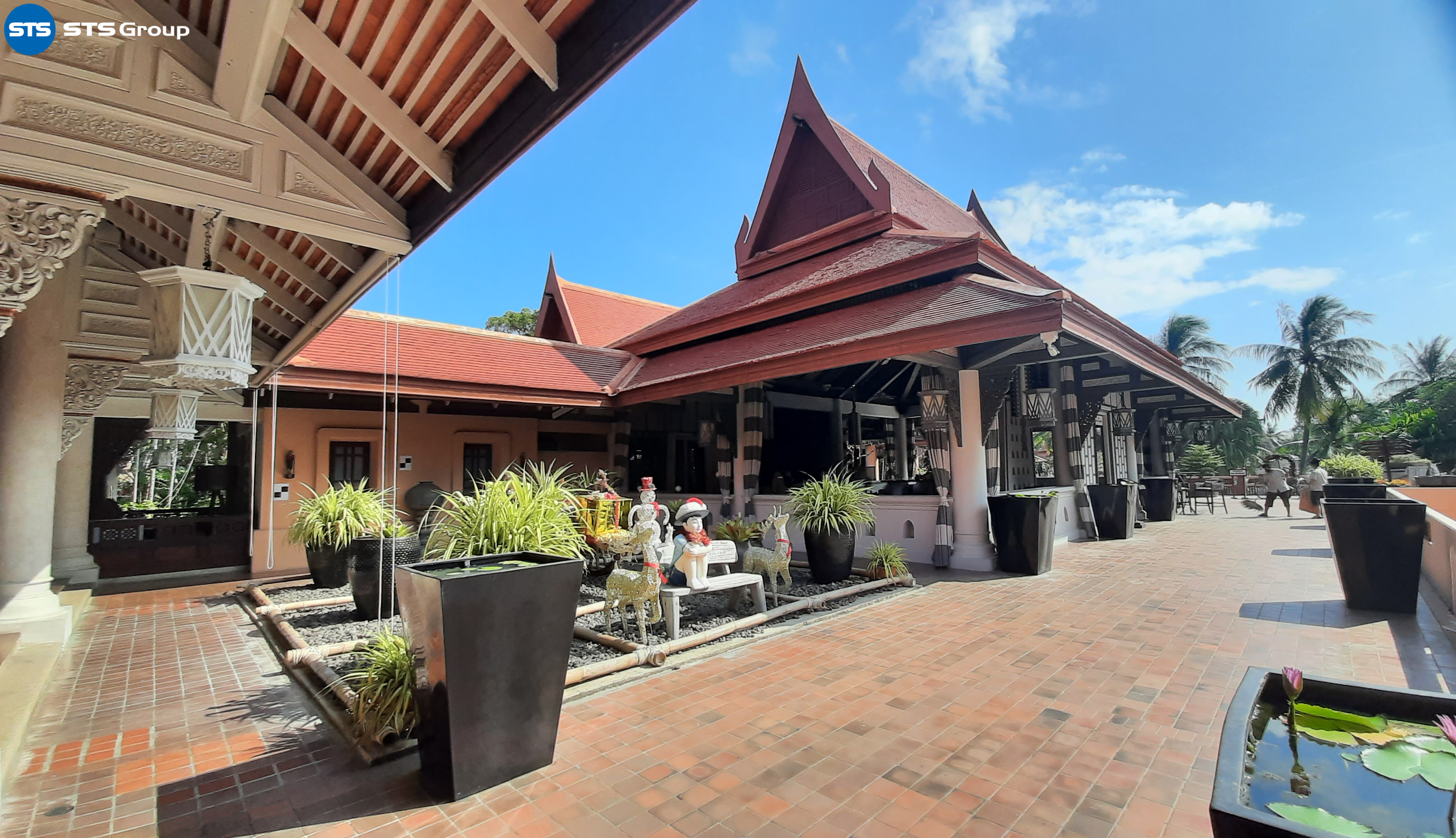

งานสำรวจเขียนแบบสถาปัตย์ ด้วยเครื่อง Laser Scanner ของโครงการอนันตรา หัวหิน รีสอร์ท

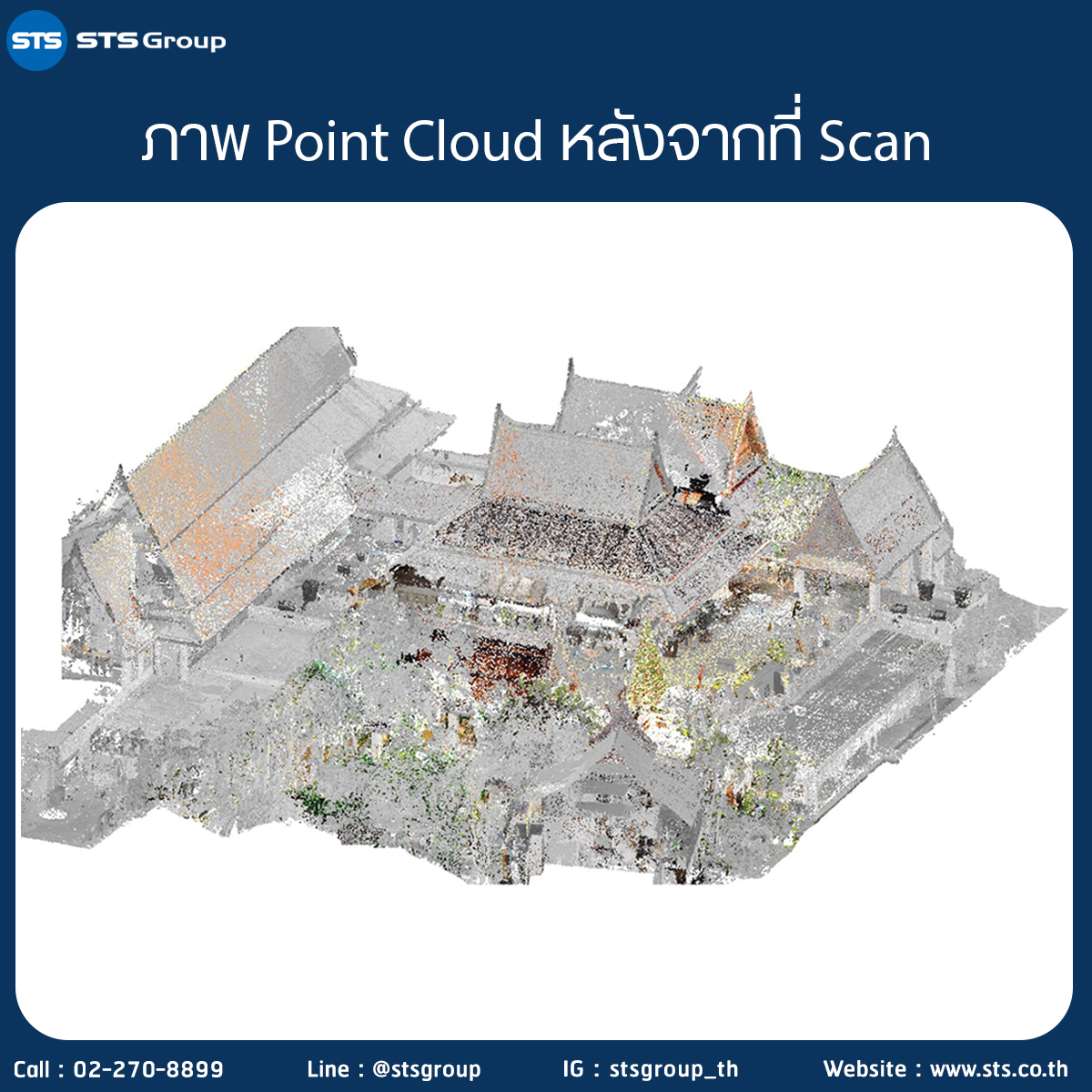

งานสำรวจเขียนแบบสถาปัตย์ ด้วยเครื่องสแกนวัตถุสามมิติแสงเลเซอร์ (Laser Scanner) ของโครงการอนันตรา หัวหิน รีสอร์ท ขนาดพื้นที่โครงการ 3,604 ตร.ม. โดยใช้เครื่องมือ 3D Laser Scanner FARO X330  ในการเก็บสำรวจข้อมูล เพื่อให้ได้ข้อมูลจุดพิกัด 3 มิติ (Point Clouds) ที่มีความถูกต้องเชิงตำแหน่ง ภาพสีเสมือนจริง (True Color) ซึ่งสามารถแสดงลักษณะทางกายภาพของอาคาร สิ่งปลูกสร้าง โดยจะต้องทำการเก็บสำรวจข้อมูลและเขียนแบบตามรายการ ดังนี้
-        โครงสร้างทั้งภายในและภายนอกของอาคาร ได้แก่ กำแพง พื้น คาน เสา บันได เป็นต้น

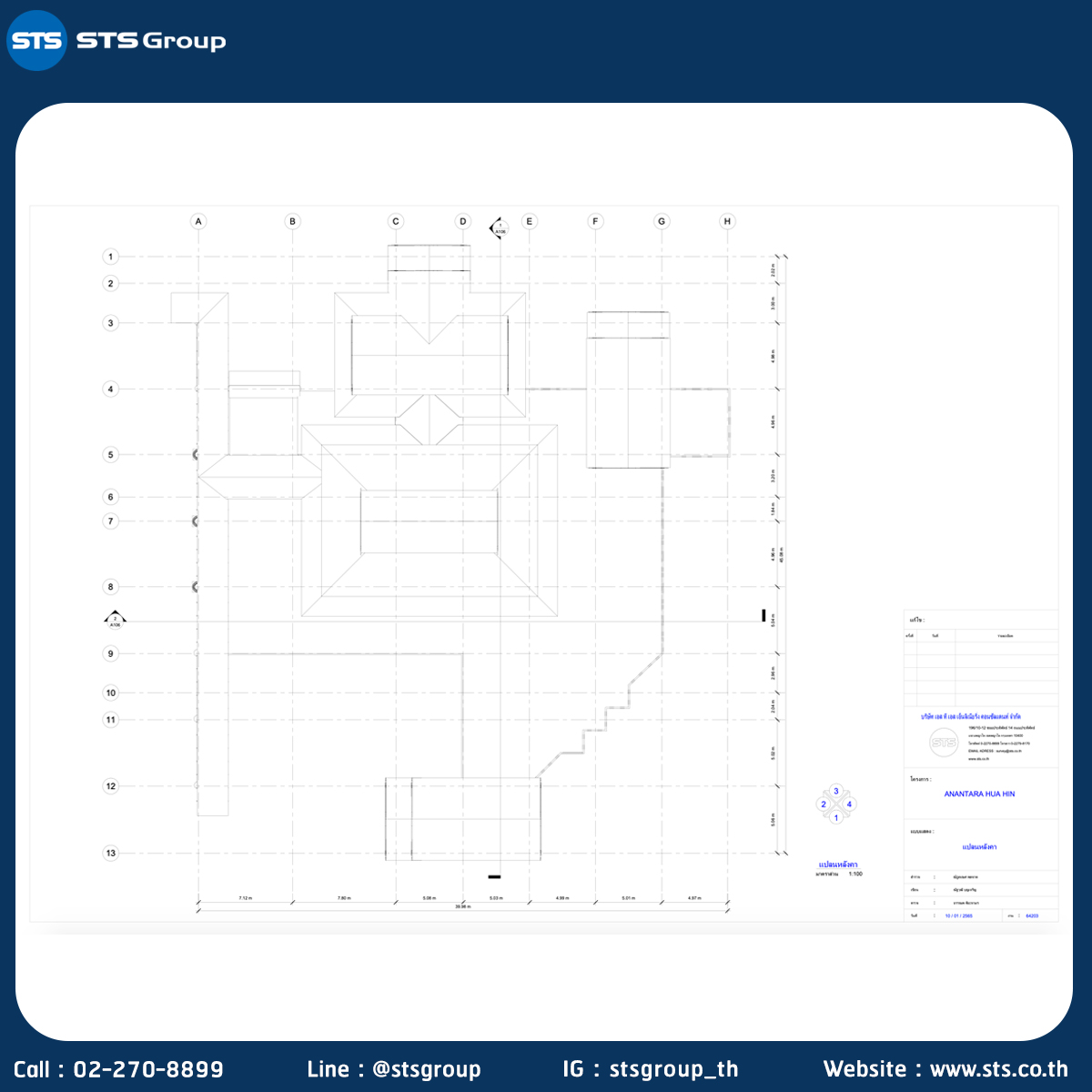

-        เก็บระยะ ตำแหน่ง ขนาดแปลนแต่ละชั้นของอาคาร

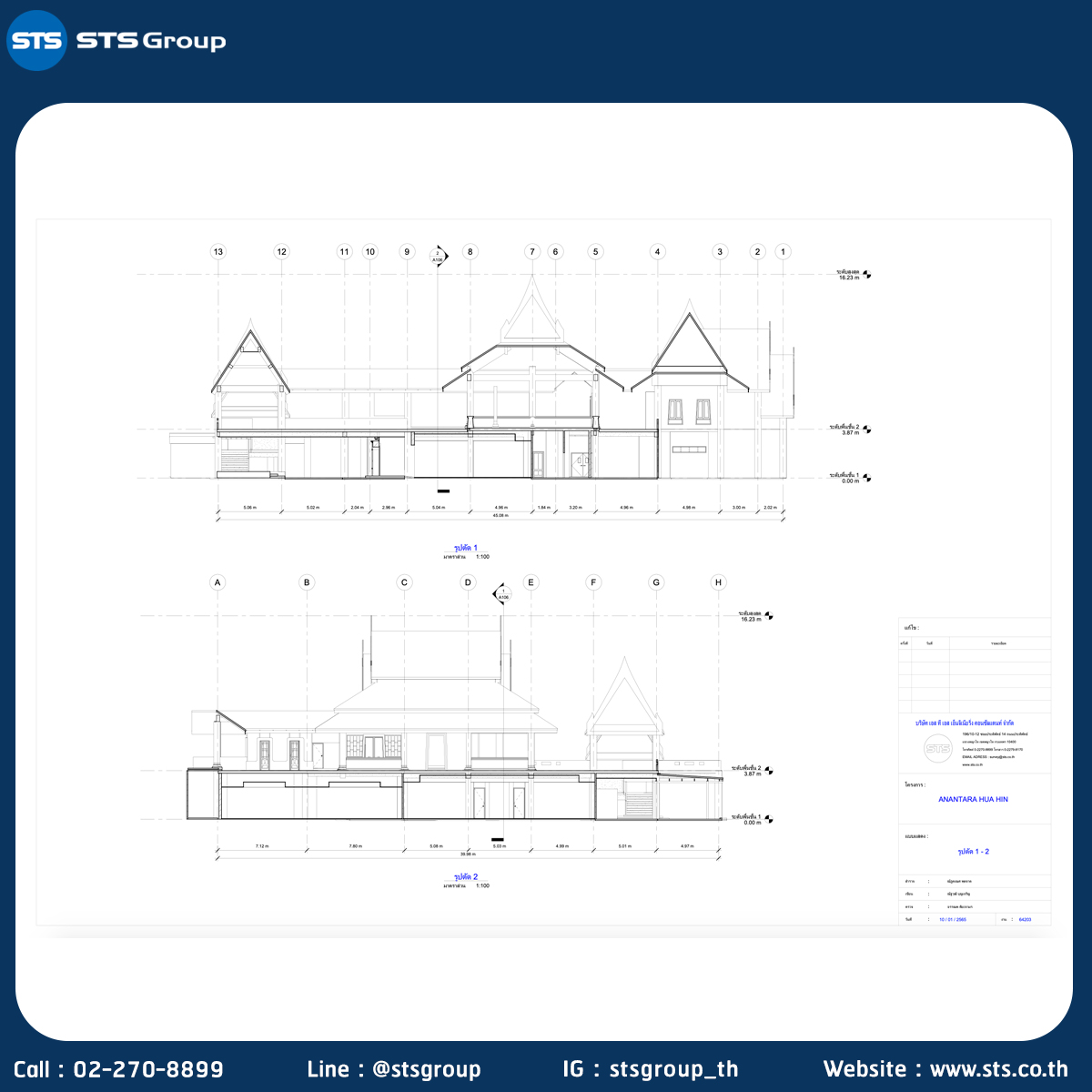

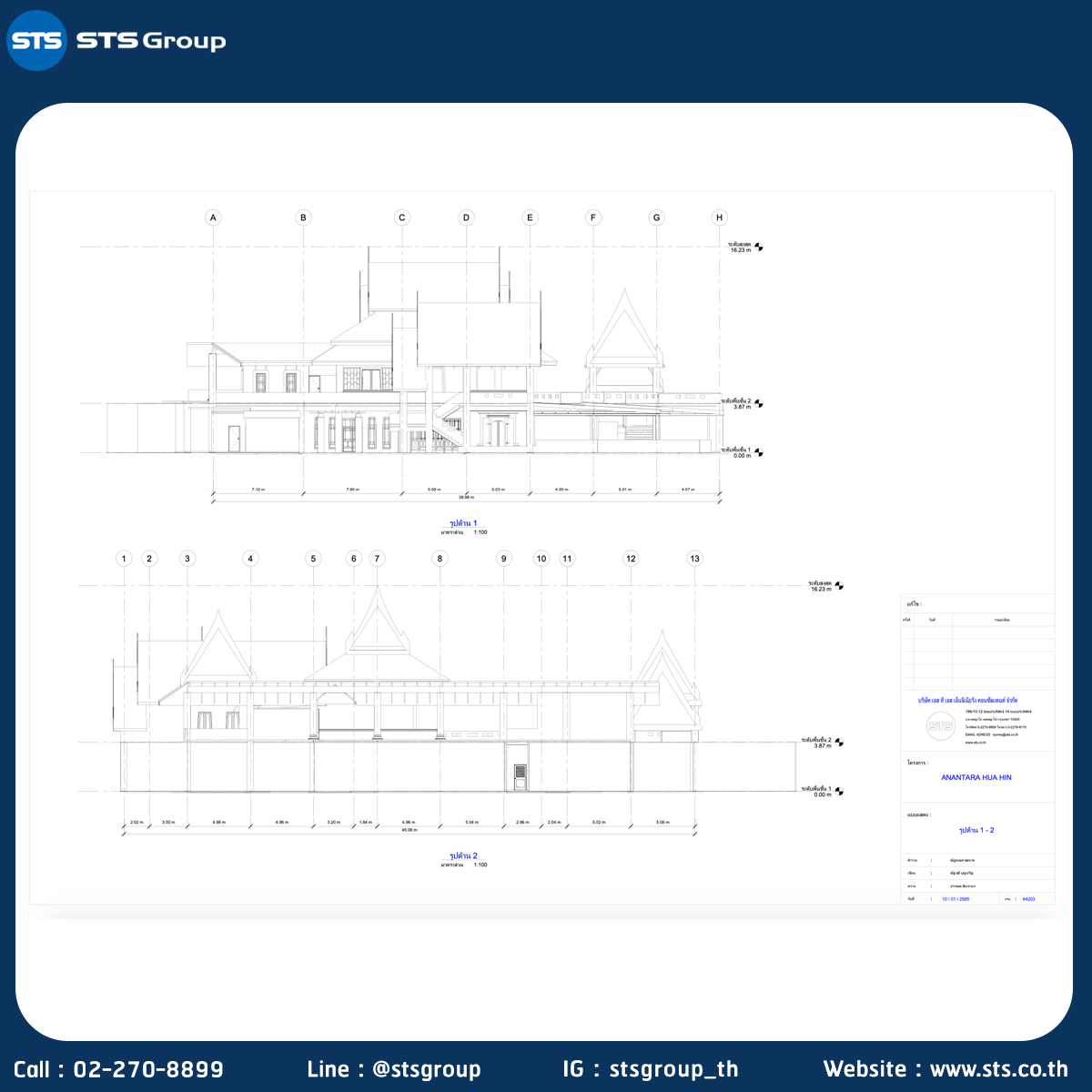

-        รูปด้านอาคาร 1-4 ด้าน รูปตัดอาคาร 1-2 ด้าน ความสูง วัตถุและสิ่งก่อสร้างเดิมต่าง ๆ รวมถึงโครงสร้างอาคารเดิม (3D As-built Survey)

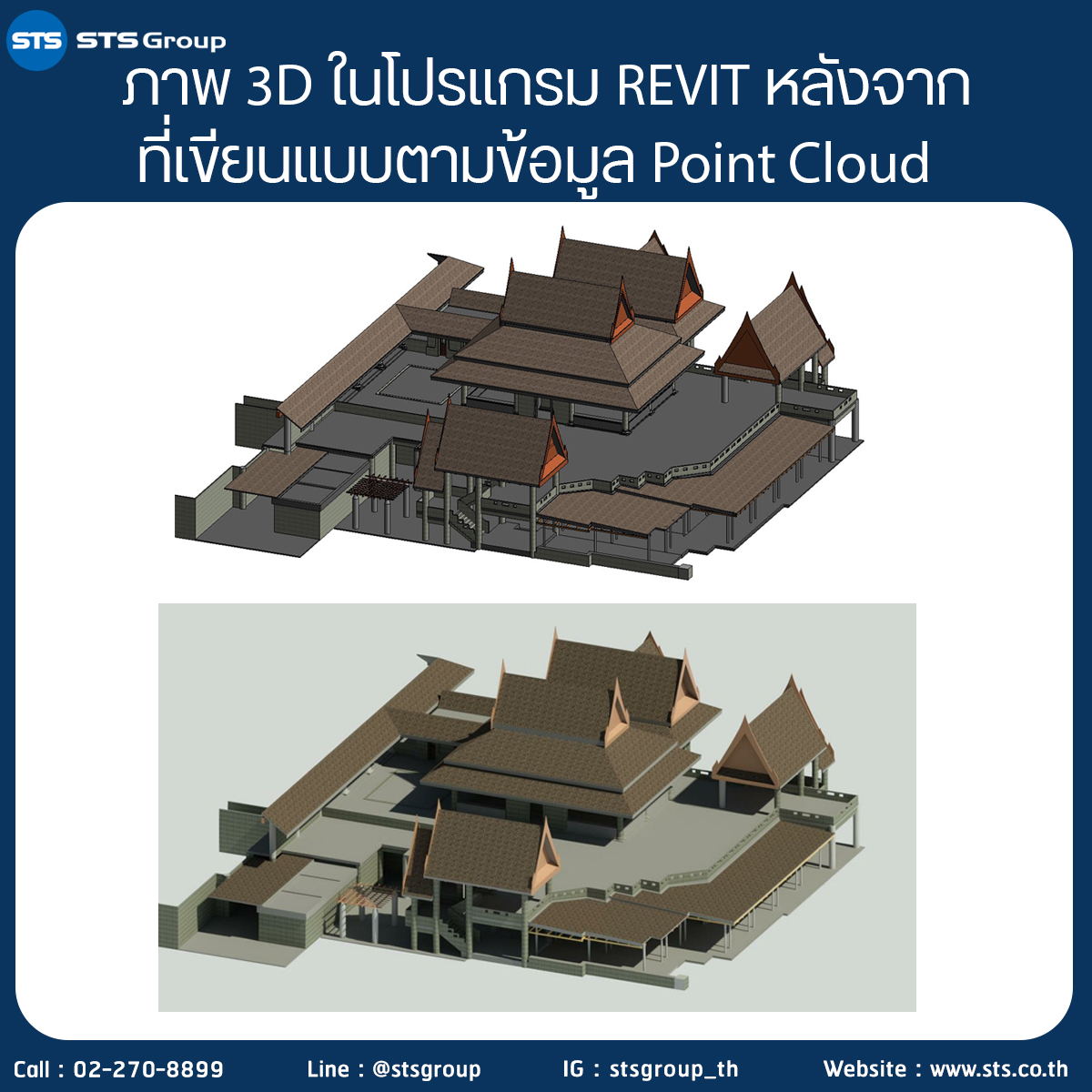

ข้อมูลหลังจากการประมวลผลและเขียนแบบจะอยู่ในรูปแบบ 3D Model และแบบ 2D Drawing โดยใช้โปรแกรม REVIT และข้อมูลในรูปแบบไฟล์อื่นๆ เช่น Autocad,  pdf เป็นต้น

Level of Development (LOD) ของงานอยู่ที่ LOD200 , LOD300

ฝ่าย : งานสำรวจจัดทำแผนที่ภูมิประเทศและงาน GIS
เจ้าของโครงการ : บ.หัวหินวิลเลจ จำกัด
.
